Что мы создадим
Ночник, который будет реагировать на внешний свет и включатся если свет в комнате пропал и выключатся если свет появился
ОТ ИДЕИ К РЕЗУЛЬТАТУ
Собираем по шагам
Создание и понимание принципиальной схемы будущего ночника
Создание и изучение принципиальной схемы будущего ночника
Цель этапа: разобраться, как работает автоматический ночник, изучить назначение электронных компонентов и научиться читать принципиальную электрическую схему.
1. Знакомство с проектом
Наша задача — создать ночник, который будет автоматически реагировать на освещение помещения:
☀️ Когда светло — светодиод выключен.
🌙 Когда темно — светодиод включается.
Ночник будет получать питание от USB Type-A (5 В). Для его работы не потребуется Arduino или программирование — управление освещением реализуем с помощью электронных компонентов.
Изучение компонентов
2. Изучение компонентов
Перед сборкой познакомимся с основными элементами схемы.
Компонент
Назначение
Фоторезистор (LDR)
Изменяет сопротивление в зависимости от освещённости
Резистор 47 кОм
Вместе с фоторезистором образует делитель напряжения
Резистор 1 кОм (R2)
Ограничивает ток базы транзистора
Резистор 1 кОм (R3)
Ограничивает ток через светодиод
Транзистор BC547
Управляет включением и выключением светодиода
Светодиод
Излучает свет при прохождении электрического тока
USB Type-A
Обеспечивает питание схемы напряжением 5 В

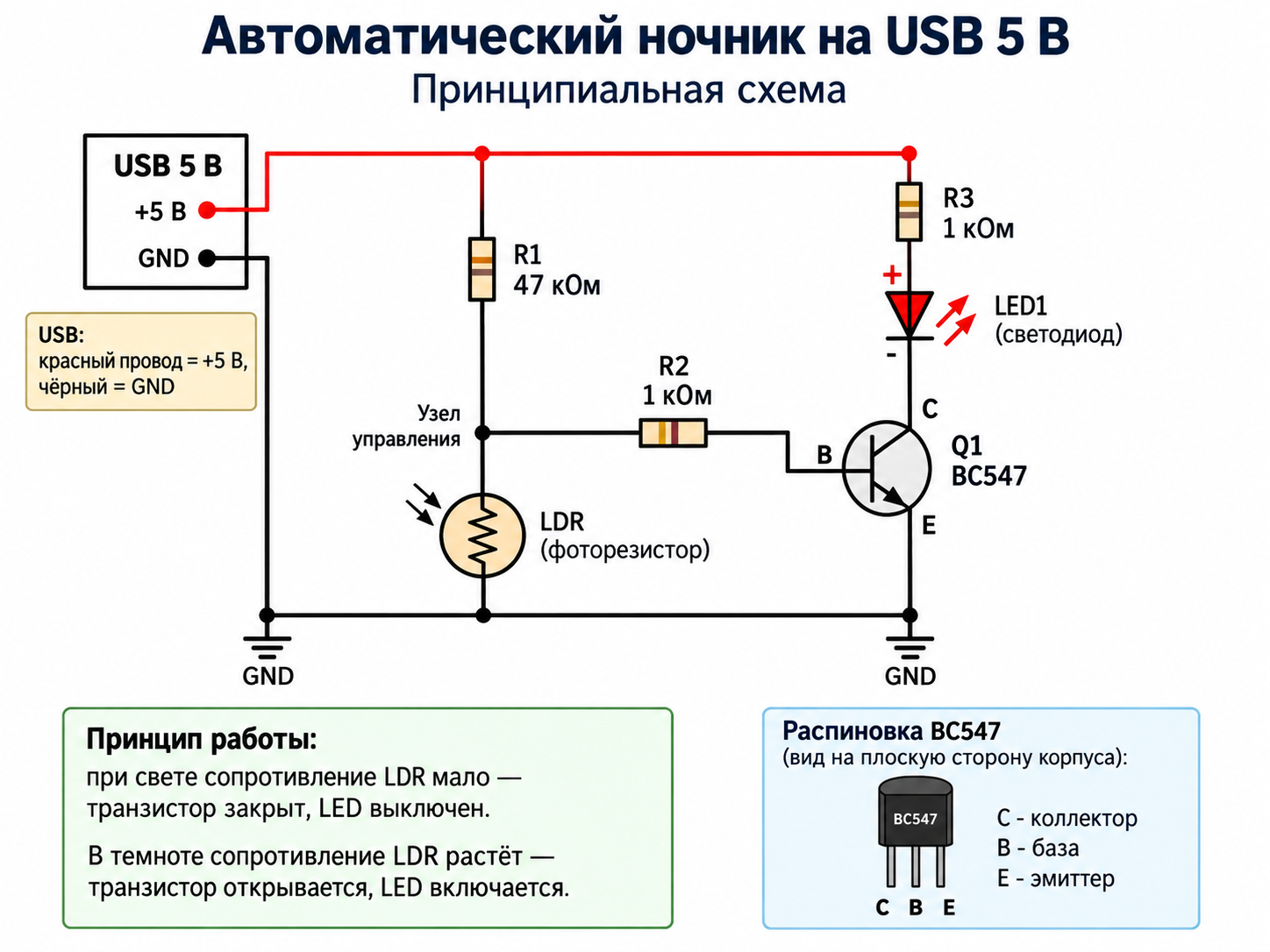

Схема ночника
Создать 3d модель
пока в разработке
